电动车全智能控制器上刹车断电怎么接

gecimao 发表于 2019-06-25 02:49 | 查看: | 回复:

  我是刚学电动车修理的,我已将电源线,电机线,霍尔线,转把线也接好了,就是不能刹车断电,怎样判断那根线是刹车断电线(低电刹)还有速度线是怎样判断的,教会我给你追加分...

  我是刚学电动车修理的,我已将电源线,电机线,霍尔线,转把线也接好了,就是不能刹车断电,怎样判断那根线是刹车断电线(低电刹)还有速度线是怎样判断的,教会我给你追加分

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  展开全部1、首先 确定电源正负极,和电门锁线:方法是先把万用表打直流档上,再把万用表的负极(黑线)接在电池的负极上[地线] 然后用万用表的正极(红线)一个一个量,有电压的是正极(稍微比电源电压高点)、无电压的是负极,这里说明一下,有电源是三根线,其中那跟是电门锁线,这根线的特点是,打开钥匙和电源电压一样,关上钥匙没电压。

  2、关上钥匙连接电源线和电门锁线这三根线:控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线V左右(红黑线),霍尔线V左右(红黑线)(别忘了万用表打到直流档上)。

  3、各个电压正常对接白色学习线。若反转拔开在对接一次,电机正转后拔开学习线。接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。电机正常转,证明转把有问题,换个转把。

  4、电机正常转后,刹车断电线,霍尔线、电车上各个线什么意思的确定方法:顺着电机找到电机3根相位线根霍尔线根转把线根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找,按大件安装,最容易理解最准确。

  6、若电机还不正常转有可能霍尔坏了,测试霍尔好坏的方法:整车上带电检测,先把各线路及接插件都接好,把万用表拔到直流电压20V档位,先确认控制器有5V电源输出,再用黑表笔接在霍尔的地线,红表笔分别接三根信号线,在量的同时,用手轻轻转动电机,霍尔正常时,万用表会0V--5V的脉冲电压的数据显示,如果测某只霍尔时没有脉冲电压,则这只霍尔就坏了。用这种方法是最为可靠的方法,前提是带电操作。

  7、接仪表线:拆开仪表会发现仪表有2根线,一根接在防盗接口上一根在控制器的仪表线、找转把线:拆下转把会发现转把就3根线,对着颜色就可以找到了,或者用万用表测量。

  9、接刹车断电线:拆下刹把会发现刹把有2根线[刹把就是一个常开开关],把这2根线直接接在控制器刹车断电上就可以了。

  10、安装完成后用脚踏称把撑起整车后,连接好控制器将学习线对插再打开电门锁,这时会进入自学习,当转动正常后,如发现电机运行方向相反就调一下调速转把,就能改变电机运行方向,然后拨开学习线即可。

  展开全部速度线好判断,用万用表的直流200V档、黑表笔接霍尔线的黑线、红线接速度线(假设的)、转动转把,万用表上应该有0~30V的连续变化的电压,那这根线就是速度线。刹车断电线一般是单独一根(低电平刹车)或者两根(高电平刹车),颜色一般是紫色和紫色+黑色,低电平刹车线欧姆的电阻接黑线后能断电,那就是它了。

  更多追问追答追问谢了,你说的检测速度线我应该能找到了,低电平刹车线V以上,这句话我还是没怎么懂,我昨天就是找不到刹车断电线了就烧坏了应该控制器,现在我就我敢接了,之后我又开车我街上进了应该(因为家里没有了)就是每个插头(那两根线在一个插头上的)能短接吗,那样能烧控制器吗,望在指教追答用万用表的直流200V档、黑表笔接霍尔线的黑线、红线接低电平刹车线V以上。不要随便直接短路两根线欧姆以上的电阻相连较安全。新控制器有说明书的呀,照着接线就可以啊。

  追问在控制器上有两根线v电压的,符合这个条件就是刹车断电线,可以这样理解吗?另外刹车开关过来的2根线都是什么意义,也就是说控制器怎么实现刹车断电的 ,在指教。

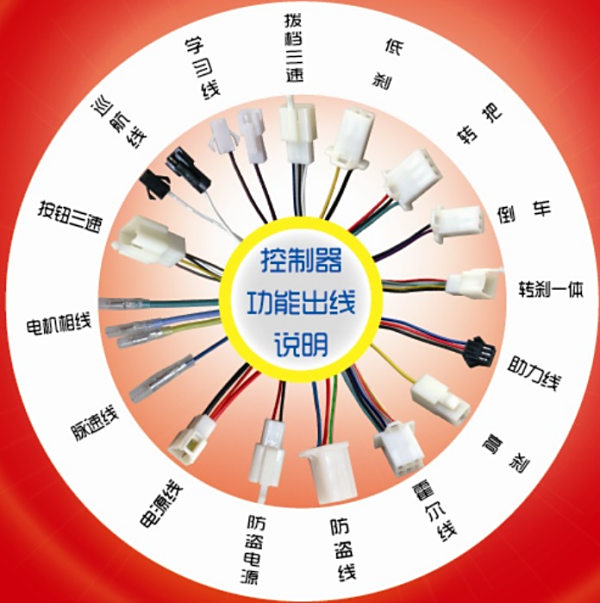

  我提供的出线图,适用于远洋控制,沅洋控制器,柯依控制器以及军创控制器,新锡旺控制器,润迪控制器等,如有不明请联系我,QQ或手机都可为您提供咨询,也可拔打远洋科技的免费技术服务热线

  展开全部控制器上的刹车断电一般是两根线,也有各别是三线!~有的控制器上有两个刹车断电的插头这样的好判断(两个完全一模一样的颜色的线和插头就是了),最简单直接的判断方法,刹车断电的两个线碰到一块车子断电,加转把不走就对了!~一般刹车线为(黑,绿)或(黑,灰),有紫线不用动,一般为高刹,刹车断电接错一般也不会烧控制器,!~!追问低电刹,刹车开关上有1根黑线是接到地线上的当捏紧刹把时是接通的状态,到达控制器来实现刹车断电的,也就是说开关过来的线也是地线,这是我在百度里查出来的结论,请问是这样的电路吗?个别的有3根线根线都是和谁来连接的,希望你能帮帮我,我以前是修理摩托的,生意一般想加一项电动车修理,还没学好那,所以在这里请教高手,先谢了。
