漏电保护器 和断路器 的功能上的区别?

gecimao 发表于 2019-07-24 16:38 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

  1、断路器的功能相当于熔断器式开关与过欠热继电器等的组合。漏电保护器则具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。

  2、低压断路器的功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。

  3、漏电保护器有对漏电流检测和判断的功能,而不具有切断和接通主回路功能,这一点跟低压断路器不一样。

  展开全部断路器是断路器.漏电保护器是漏电保护器是二种不同的产品作用也是不同的.反正在家也无聊我就认真的来回复你的问题希望对你有所帮助!

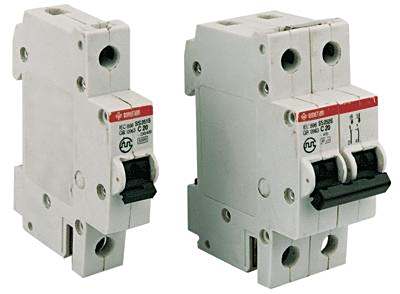

  断路器又名空气开关它是有灭弧装置的简称空开它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合

  主要是用来短路和过载保护的.一般分1P就是只有一根火线进入空开零线P加N就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!或是2P的就是火线和零线同进入空开二者都是常开跳闸时同时断开. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.

  漏电保护器又名剩余电流动作保护器简称RCD可以分为以下三种:

  第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度.中灵敏度和低灵敏度.工作原理为i火线电流>+i<零线.或iA相>+i<B相>+i<C相>=ix=0.或iA相>+i<B相>+i<C相>+<N零线.所以说兄弟一定要装接地线啊!不然的话漏电保护器就变成了触电保护器.

  漏电保护器 仅有漏电跳闸的功能, 用以对低压电网直接触电和间接触电进行有效保护,也可以作为三相电动机的缺相保护,它有单相的,也有三相的。漏电保护器一般的额定电流较小,可以直接保护与某电器。

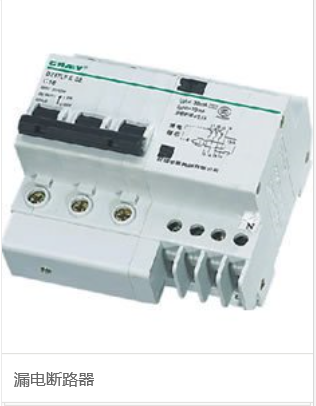

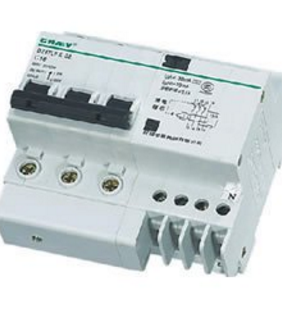

  漏电断路器 除了有漏电跳闸功能外还有过流跳闸功能;即:含漏电,过载,短路,有的还有过压保护功能;一般的漏电断路器的额定电流较大,适用于整条的线路保护。

  断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器按其使用范围分为高压断路器与低压断路器,高低压界线kV以上的称为高压电器。

  断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前,已获得了广泛的应用。

  电的产生、输送、使用中,配电是一个极其重要的环节。配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器。

  漏电保护器有漏电跳闸的功能, 而漏电断路器除了有漏电跳闸功能外还有过流跳闸功能

  漏电保护器有漏电跳闸的功能,用以对低压电网直接触电和间接触电进行有效保护,也可以作为三相电动机的缺相保护,有单相的,也有三相的,漏电保护器一般的额定电流较小,可以直接保护与某电器

  漏电断路器除了有漏电跳闸功能外还有过流跳闸功能,即含漏电,过载,短路,有的还有过压保护功能,一般的漏电断路器的额定电流较大,适用于整条的线路保护

  漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

  1.漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

  当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路,因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。辅助接点也可以接通声、光信号装置,发出漏电报警信号,反映线.漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开,而且具有对漏电流检测和判断的功能,当主回路中发生漏电或绝缘破坏时,漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。

  目前这种形式的漏电保护装置应用最为广泛,市场上的漏电保护开关根据功能常用的有以下几种类别:

  (1)只具有漏电保护断电功能,使用时必须与熔断器、热继电器、过流继电器等保护元件配合。

  3.漏电保护插座是指具有对漏电电流检测和判断并能切断回路的电源插座。其额定电流一般为20A以下,漏电动作电流6~30mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。

  电压型漏电断路器用于变压器中性点不接地的低压电网。其特点是当人身触电时,零线对地出现一个比较高的电压,引起继电器动作,电源开关跳闸。

  电流型漏电断路器主要用于变压器中性点接地的低压配电系统。其特点是当人身触电时,由零序电流互感器检测出一个漏电电流,使继电器动作,电源开关断开。

  1、CDL7系列漏电断路器适用于交流50Hz,额定电压至400V,额定电流至63A,动作性能与线路电压无关的家用和类似用途的场所,主要用作电击危险保护和对人的间接接触保护,当人身触电或电网泄漏电流超过规定值时,间接保护人身及用电设备的安全, 也可以在正常情况下作为线路的不频繁操作转换之用。 CDL7系列漏电断路器与CDB7配合使用时,能起过载、短路保护作用.

  2、 DZL18系列漏电断路器(以下简称漏电断路器)适用于交流50Hz,额定工作电压220V,额定电流为32A及以下的线电路中,用来对人进行间接接触保护,以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。 产品符合GB 16916、GB 16917和IEC 61008、IEC 61009标准。

  3、DZ20L系列漏电断路器(以下简称漏电断路器)主要适用于交流50Hz,额定工作电压为380V,额定电流至630A的配电网络中,用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁起动之用。 产品符合GB 14048.2和IEC 60947-2标准。

  4、DZL25系列漏电断路器(以下简称漏电断路器)主要适用于交流50Hz、额定工作电压为380V,额定电流至200A的配电网络中,用来对人进行间接接触保护,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁起动之用。 产品符合GB 6829、GB 14048.2和IEC 60755、IEC 60947标准。

  5、DZ15LE系列漏电断路器,适用于交流50Hz, 额定工作电压至380V,额定电流至100A的线路中,用来对人进行间接接触保护,也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险,并可用来保护线路、电动机的过载和短路,亦可作为线路的不频繁转换和电动机不频繁起动之用。 产品符合GB 6829、GB 14048.2和IEC 60755、IEC 60947标准

  6、DZ47LE该漏电断路器适用于交流50Hz、额定电压230V或400V、额定电流至63A及以下的线路中用来对人进行间接接触保护,以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。带过压保护的漏电断路器还能对由于电网故障引起电压过度升高进行保护。

  展开全部漏电保护器仅有漏电跳闸的功能, 用以对低压电网直接触电和间接触电进行有效保护,也可以作为三相电动机的缺相保护,它有单相的,也有三相的。漏电保护器一般的额定电流较小,可以直接保护与某电器!漏电断路器除了有漏电跳闸功能外还有过流跳闸功能;即:含漏电,过载,短路,有的还有过压保护功能;一般的漏电断路器的额定电流较大,适用于整条的线.

  漏电保护器,简称漏电开关,又叫漏电断路器,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。

  漏电断路器(residual current circuit-breaker):电路中漏电电流超过预定值时能自动动作的开关。常用的漏电断路器分为电压型和电流型两类,而电流型又分为电磁型和电子型两种。

  漏电断路器用于防止人身触电,应根据直接接触和间接接触两种触电防护的不同要求来选择。
