万能转换开关的定位结构一般采用

gecimao 发表于 2019-07-30 15:08 | 查看: | 回复:

  可选中1个或多个下面的关键词,搜索相关资料。也可直接点“搜索资料”搜索整个问题。

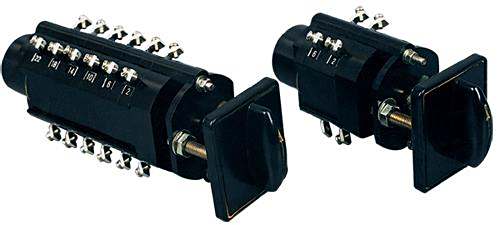

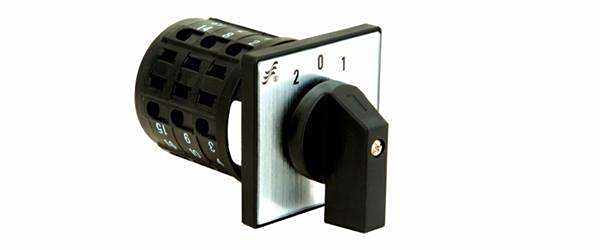

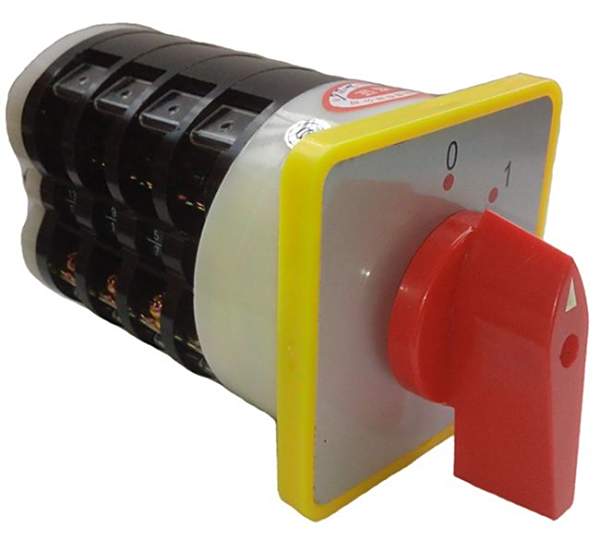

  万能转换开关[1]是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置、触点、接触系统、转轴、手柄等部件组成。

  触点是在绝缘基座内,为双断点触头桥式结构,动触点设计成自动调整式以保证通断时的同步性,静触点装在触点座内。使用时依靠凸轮和支架进行操作,控制触点的闭合和断开。

  定位装置采用滚轮卡棘轮辐射形结构。操作时滚轮与棘轮之间的摩擦为滚动摩擦,故所需操作力小、定位可靠、寿命长。另外,这种机构还起一定的速动作用;既有利于提高分断能力,又能加强触头系统动作的同步性。触头的通断由凸轮控制。由于凸轮与触头支架之间为塑料与塑料或塑料与金属滚动摩擦副,所以有助于减小摩擦力和提高使用寿命。

  转换开关的工作原理是,操作转换开关时,手柄带动转轴和凸轮一起旋转。当手柄在不同的操作位置,利用凸轮顶开和靠弹簧力恢复动触头,控制它与静触头的分与合,从而达到对电路断开和接通的目的。

  万能转换开关,就是可以把不同电流的家用电器转换成其能适用的电压和电流下正常工作。

  1:万能转换开关,highly versatile change-over switch,主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

  万能转换开关派生产品有挂锁型开关和暗锁型开关(63A及以下),可用作重要设备的电源切断开关,防止误操作以及控制非授权人员的操作。

  万能转换开关,highly versatile change-over switch,主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

  万能转换开关具有体积小、功能多、结构紧凑、选材讲究、绝缘良好、转换操作灵活、安全可靠的特点。

  万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置、触点、接触系统、转轴、手柄等部件组成。

  触点是在绝缘基座内,为双断点触头桥式结构,动触点设计成自动调整式以保证通断时的同步性,静触点装在触点座内。使用时依靠凸轮和支架进行操作,控制触点的闭合和断开。

  万能转换开关基本信息:万能转换开关,就是可以把不同电流的家用电器转换成其能适用的电压和电流下正常工作。

  万能转换开关,highly versatile change-over switch,主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

  万能转换开关适用性广,国内现有的LW2、LW4、LW5、LW6、LW8、LW12、LW15、LW16、LW26、LW30、LW39、CA10、HZ5、HZ10、HZ12等各类开关以及进口设备上的转换开关。万能转换开关派生产品有挂锁型开关和暗锁型开关(63A及以下),可用作重要设备的电源切断开关,防止误操作以及控制非授权人员的操作。

  万能转换开关具有体积小、功能多、结构紧凑、选材讲究、绝缘良好、转换操作灵活、安全可靠的特点。万能转换开关规格齐全,有10A、16A、20A、25A、32A、63A、125A和160A等电流等级。

  是用手柄带动转轴和凸轮推动触头接通或断开。由于凸轮的形状不同,当手柄处在不同位置时,触头的吻合情况不同,从而达到转换电路的目的。

  常用产品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。用于可逆运行控制时,只有在电动机停止后才允许反向起动。LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

  1、 周围空气温度不超过+40°C,且24小时内平均温度不超过35°C。

  3、最高温度+40°C时,空气的相对湿度不超过50%,在温度较低的时候可以允许有较高的相对湿度,例如20°C时达90%。对于温度变化偶尔产生的凝露应采取特殊的措施。

  4、周围环境应该空气清洁、无易燃及可燃危险物、无足以损坏绝缘及金属的气体、无导电尘埃。

  万能转换开关,highly versatile change-over switch,主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
